END · Inspeção naval
Medição de Espessura por Ultrassom em Embarcações
Avaliação do chapeamento sem danificar a estrutura, com relatório técnico e suporte de engenharia para manutenção, reformas e processos de vistoria.
Quando utilizar
Dados para decidir com segurança.
Renovação de CSN
Levantamento para processos de vistoria quando aplicável.
Reforma e manutenção
Identificação de regiões com corrosão ou perda de material.
Compra e venda
Dados técnicos para compreender a condição do casco.
Laudo estrutural
Informações de campo para apoiar a avaliação de engenharia.
Ensaios Não Destrutivos — END
Avaliar sem danificar a chapa.
O ultrassom determina a espessura remanescente do material sem cortar ou remover uma amostra. Na prática, o levantamento ajuda a localizar perdas por corrosão e desgaste e a comparar a condição atual com referências construtivas disponíveis.
NORMAM-202/DPC
O essencial para a renovação do CSN, quando aplicável.
O enquadramento deve ser verificado para cada embarcação. Nos casos abrangidos pelo requisito correspondente, a medição integra a Vistoria de Renovação e deve atender aos critérios técnicos do processo.
Áreas
Casco, fundo, convés principal e anteparas estanques, conforme o requisito aplicável.
Amostragem
Mínimo de cinco pontos de medição por chapa no escopo normativo correspondente.
Comparativo
Registro das espessuras medidas, referências originais e percentual de redução.
> 20%
Reduções superiores a 20% devem ser destacadas e tratadas na avaliação técnica aplicável.
Nos processos em que a norma exige, o relatório de medição deve ser assinado por profissional qualificado e certificado em END, e o Laudo Técnico de condição estrutural deve ser emitido por profissional habilitado com a ART correspondente.
Como trabalhamos
Da inspeção ao relatório.
- 01
Planejamento
Análise da embarcação, documentação e definição dos pontos.
- 02
Inspeção

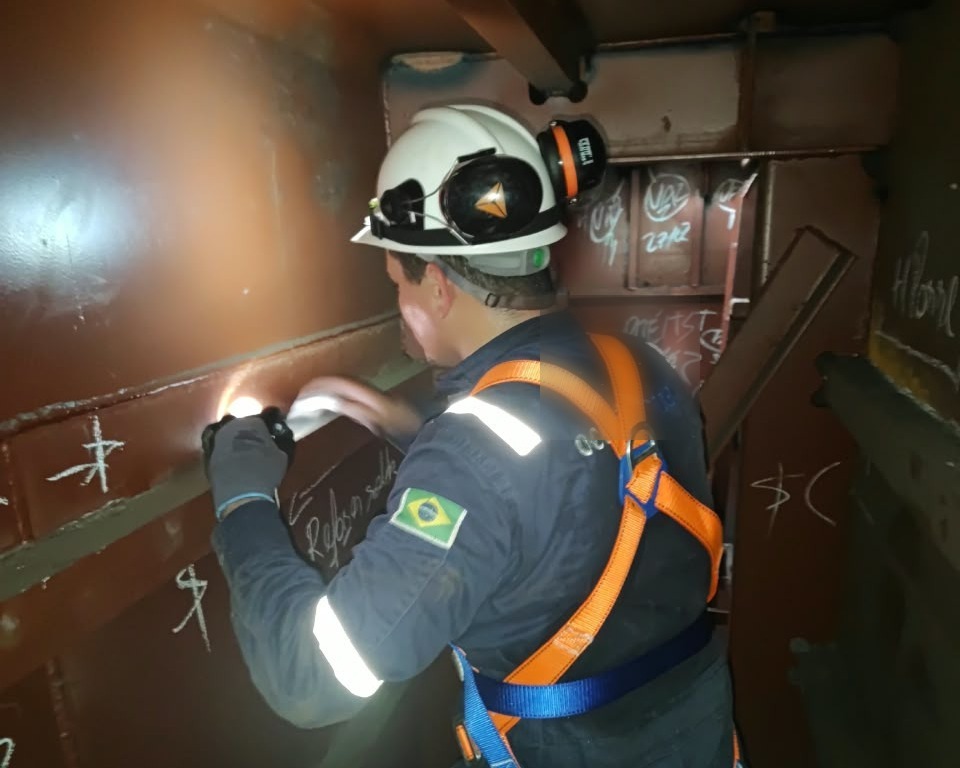

Avaliação visual e leituras ultrassônicas em campo.
- 03
Relatório
Organização das medições, referências e percentuais de perda.
- 04
Engenharia
Quando aplicável, avaliação estrutural, recomendações e ART.
Relatório
Pontos medidos, espessuras, referências e perdas.
Registro
Identificação das regiões e documentação fotográfica.
Engenharia
Laudo, recomendações e ART quando contratados ou exigidos.
Perguntas frequentes
Dúvidas sobre a medição.
Toda embarcação precisa fazer medição de espessura?+
Não. A necessidade depende do enquadramento da embarcação, da vistoria aplicável e das condições observadas. O escopo deve ser definido após análise da documentação e do objetivo da inspeção.
O que significa END?+
END significa Ensaio Não Destrutivo. No ultrassom, a espessura é medida sem cortar ou retirar amostras da chapa.
O que acontece quando a perda passa de 20%?+
Nos processos abrangidos pelo requisito correspondente da NORMAM-202/DPC, reduções superiores a 20% devem ser destacadas no relatório. A decisão sobre reparo ou substituição depende da avaliação técnica aplicável.
Relatório de medição e laudo estrutural são a mesma coisa?+
Não. O relatório registra e compara as medições. O laudo utiliza esses dados, junto a outras informações, para avaliar tecnicamente a condição estrutural.
A Nordmar atende fora de Manaus?+
Sim. O atendimento é organizado conforme localização da embarcação, escopo e logística do serviço no Amazonas e região.
Medição de espessura em Manaus e Amazonas
Precisa avaliar o casco da embarcação?
Envie o tipo de embarcação, localização e objetivo da inspeção. A engenharia avalia o escopo necessário antes da proposta.
